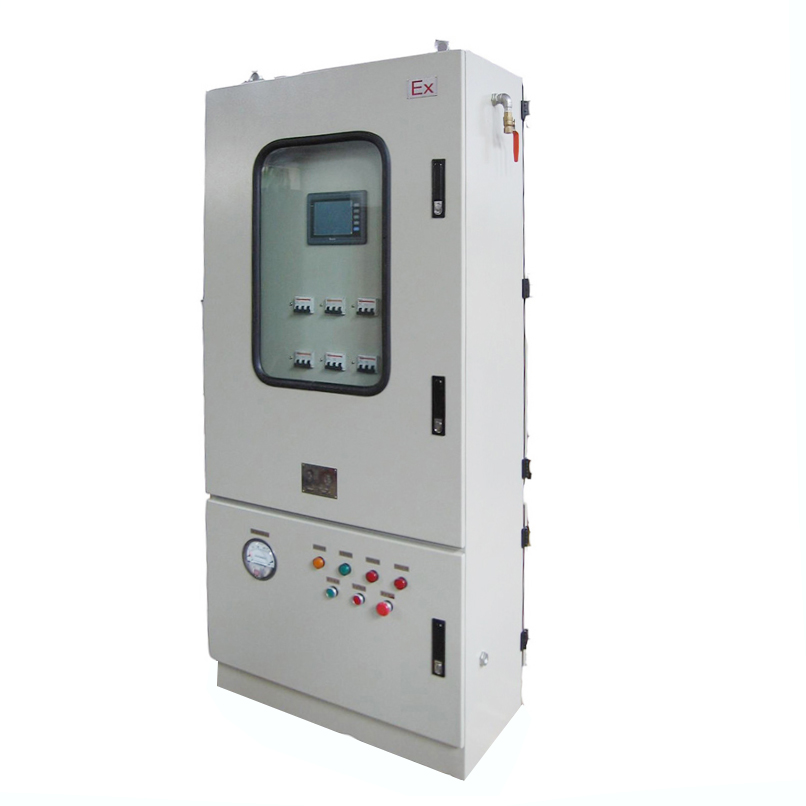

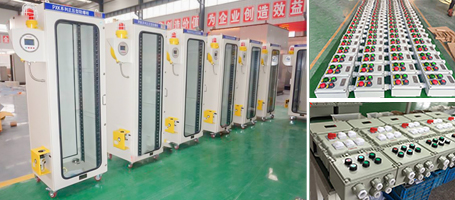

产品特点Product Features

1． 本产品外壳采用优质钢板焊接或不锈钢焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；

2． 本产品为改进型防爆产品，可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、各种按钮、开关、微电脑触摸屏以及普通电器元件，对用户需装电器元件完全不受限制；

3． 采用多样化设计，可选择柜式（上下形式，左右形式）、壁挂式、琴台式、平面式等；

4.  配电柜由柜体、控制系统、布气系统、报警系统、配电系统组成；正压腔内装部分控制系统的防爆元件及用户的配电系统元件（也可根据客户要求订做分体式或联机式）；

5.  本左右柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。

6.  本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。

7.    正压柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。 自动控制系统主要完成换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等高端功能。（本正压柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断正压腔的用户配电电源）更加肯定了产品的安全性，实用性;

8． 外可按客户要求加装防护门，能够显示内部控制部分的显示或动作；

9． 所有紧固件均采用抗强腐蚀的304不锈钢材质；

10． 布线方式，钢管或电缆、防爆软管均可

11． 可根据用户要求特殊定制；

功能介绍：

1.当气压高于设定最大值时，自控系统自动开启排气阀，自动调整内部气压，保证产品不受高气压冲击而变形损坏。

当气压低于设定最小值时，自控系统自动报警，需调整内部压力，补气成功时，自动恢复正常，不成功并内部气压降到合理压力范围，必要时可设置系统自动断电

2.产品设置换气连锁，产品投运前，只有经过主盘内腔换气，并达到规定的换气时间和换气量后，确保主盘内部吹除了易燃易爆气体，副盘才能受电，并开始检测主腔气压，确保产品投运时，电器元件已被洁净介质有效隔离。

3.只有主盘内腔气压满足规定的气压要求时，副盘内电源自动切换系统才会向主腔送电。

4.副盘自控系统为不间断连续监控，并显示主盘内腔各压力参数

工作原理：

1.当气压高于1000Pa时，泄压阀自动开启排气阀，自动调整内部气压，保证产品不受高气压冲击而变形损坏。

2.当气压低于50Pa时，自控系统自动发出报警以及输出报警信号，需调整内部压力，补气成功时，自动恢复正常，否则必要时可设置系统自动断电（国标规定1区低压报警需切断柜体电源，2区低压报警可以不切断电源）。

3.只有柜体气压满足规定的气压要求时，正压吹扫控制系统会对柜体进行有效换气（1区需置换7倍柜体自由空间，2区需置换5倍柜体自由空间），当有效换气完成后提供信号给柜体送电。

4.正压柜柜体内的工作气压为50Pa≤P≤1000Pa。

产品安装：

1、柜体的安装位置：户内或户外有棚顶，无明显震动平坦的地方。

2、本产品安装方式为落地式，本产品下方设置了专用于固定的安装孔，具体参数详见技术图纸。

3、布线方式为电缆沟布线，用户电缆沟结构可参考相关国家标准和行业标准，并结合本柜的结构要求进行设计、施工。

4、搬运时注意，本产品严禁大幅度倾斜，倾斜度不大于100。

5、本产品在运输、安装定位时，严禁采用撬、锤等方式进行搬动。否则，可能影响产品的密封性能，导致本产品无法正常运行。

6、本产品设置了进气口和排气口，排气口可现场排放或引至安全区域排放，现场排放要经过防火阀后在才能排放。用户现场须提供进气气源（洁净气体），气源压力一般控制在0.2-0.8MPa。进气气源为氮气时，（注意：在密闭的操作室里，要谨慎使用氮气作为保护气体，若必须使用氮气作保护气体，请注意现场通风，以确保人身安全）。

7、由于内装工控电器、触摸屏等精密电器，气源进口处需加装干燥过滤器，以确保气源为干燥清洁的空气，否则会影响电器的使用寿命。

8、严禁调节减压阀，否则易造成高压冲柜（出厂时减压阀已调节好）。

型号规格含义：

PXK-□□/□/□T

特殊要求(无要求可不注)

外形尺寸:宽X高X厚(mm)

S:联锁(用户配电与正压自控系统低压联锁)

(不要求可不注)

t:通风型

b:补偿型

X:箱式

Q:琴台式

G1:柜式1（上下结构）

G2:柜式2（左右结构）

规格参数：

防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；

总开关电流：10A—800A；分开关电流：1A—630A；

防护等级：IP54/IP55/IP65；

螺纹规格：DN15-DN100/G1/2-G4寸

引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

引入引出方向：上进上出，下进下出（可按客户要求不受限制）

选型表：

原理图：

资质认证：
