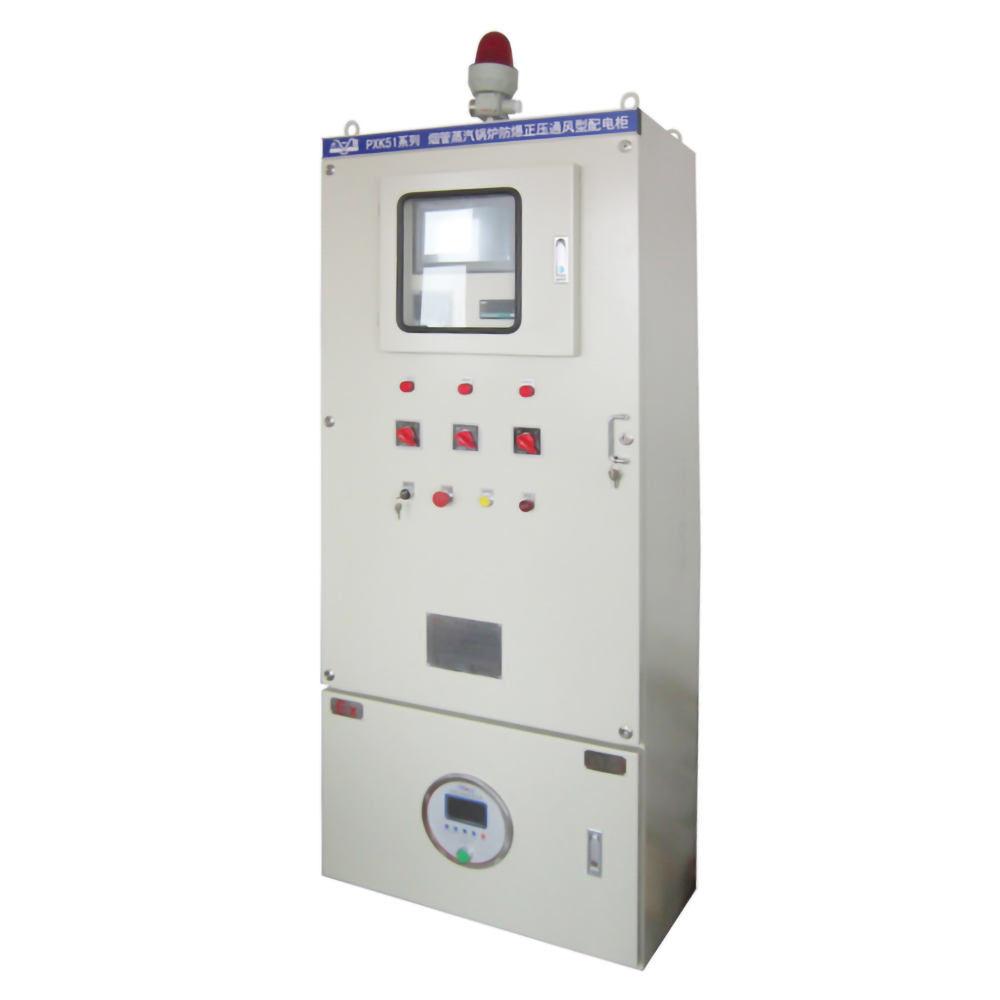

产品特点Product Features

1． 本产品外壳采用优质钢板焊接或不锈钢焊接成型，表面经高速抛丸后粉末静电喷塑，外形美观；

2． 本产品为改进型防爆产品，可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、变压器、软启动器、变频器、PLC、各种按钮、开关、微电脑触摸屏以及普通电器元件，对用户需装电器元件完全不受限制；

3． 采用多样化设计，可选择柜式（上下形式，左右形式）、壁挂式、琴台式、平面式等；

4． 配电柜由柜体、控制系统、布气系统、报警系统、配电系统组成；正压腔内装部分控制系统的防爆元件及用户的配电系统元件（也可根据客户要求订做分体式或联机式）；

5． 本左右柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。

6． 本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。

7.    正压柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。 自动控制系统主要完成换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等高端功能。（本正压柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断正压腔的用户配电电源）更加肯定了产品的安全性，实用性;

8． 外可按客户要求加装防护门，能够显示内部控制部分的显示或动作；

9． 所有紧固件均采用抗强腐蚀的304不锈钢材质；

10． 布线方式，钢管或电缆、防爆软管均可；

11． 可根据用户要求特殊定制；

功能介绍：

1.当气压高于800Pa时，自控系统自动开启排气阀，自动调整内部气压，保证产品不受高气压冲击而变形损坏。

当气压低于100Pa时，自控系统自动报警，需调整内部压力，补气成功时，自动恢复正常，不成功并内部气压降到60Pa，必要时可设置系统自动断电

2.产品设置换气连锁，产品投运前，只有经过主盘内腔换气，并达到规定的换气时间和换气量后，确保主盘内部吹除了易燃易爆气体，副盘才能受电，并开始检测主腔气压，确保产品投运时，电器元件已被洁净介质有效隔离。

3.只有主盘内腔气压满足规定的气压要求时，副盘内电源自动切换系统才会向主腔送电。

4.主盘内腔工作气压为100Pa≤P≤800Pa。

5.副盘自控系统为不间断连续监控，并显示主盘内腔各压力参数

工作原理：

采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。

产品安装：

1、柜体的安装位置：户内或户外有棚顶，无明显震动平坦的地方。

2、本产品安装方式为落地式，本产品下方设置了专用于固定的安装孔，具体参数详见技术图纸。

3、布线方式为电缆沟布线，用户电缆沟结构可参考相关国家标准和行业标准，并结合本柜的结构要求进行设计、施工。

4、搬运时注意，本产品严禁大幅度倾斜，倾斜度不大于100。

5、本产品在运输、安装定位时，严禁采用撬、锤等方式进行搬动。否则，可能影响产品的密封性能，导致本产品无法正常运行。

6、本产品设置了进气口和排气口，排气口可现场排放或引至安全区域排放，现场排放要经过防火阀后在才能排放。用户现场须提供进气气源（洁净气体），气源压力一般控制在0.2-0.8MPa。进气气源为氮气时，（注意：在密闭的操作室里，要谨慎使用氮气作为保护气体，若必须使用氮气作保护气体，请注意现场通风，以确保人身安全）。

7、由于内装工控电器、触摸屏等精密电器，气源进口处需加装干燥过滤器，以确保气源为干燥清洁的空气，否则会影响电器的使用寿命。

8、严禁调节减压阀，否则易造成高压冲柜（出厂时减压阀已调节好）。

型号规格含义：

PXK-□□/□/□T

特殊要求(无要求可不注)

外形尺寸:宽X高X厚(mm)

S:联锁(用户配电与正压自控系统低压联锁)

(不要求可不注)

t:通风型

b:补偿型

X:箱式

Q:琴台式

G1:柜式1（上下结构）

G2:柜式2（左右结构）

规格参数：

防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；

额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；

总开关电流：10A—800A；分开关电流：1A—630A；

防护等级：IP54/IP55/IP65；

螺纹规格：DN15-DN100/G1/2-G4寸

引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；

引入引出方向：上进上出，下进下出（可按客户要求不受限制）

选型表：

原理图：

资质认证：
