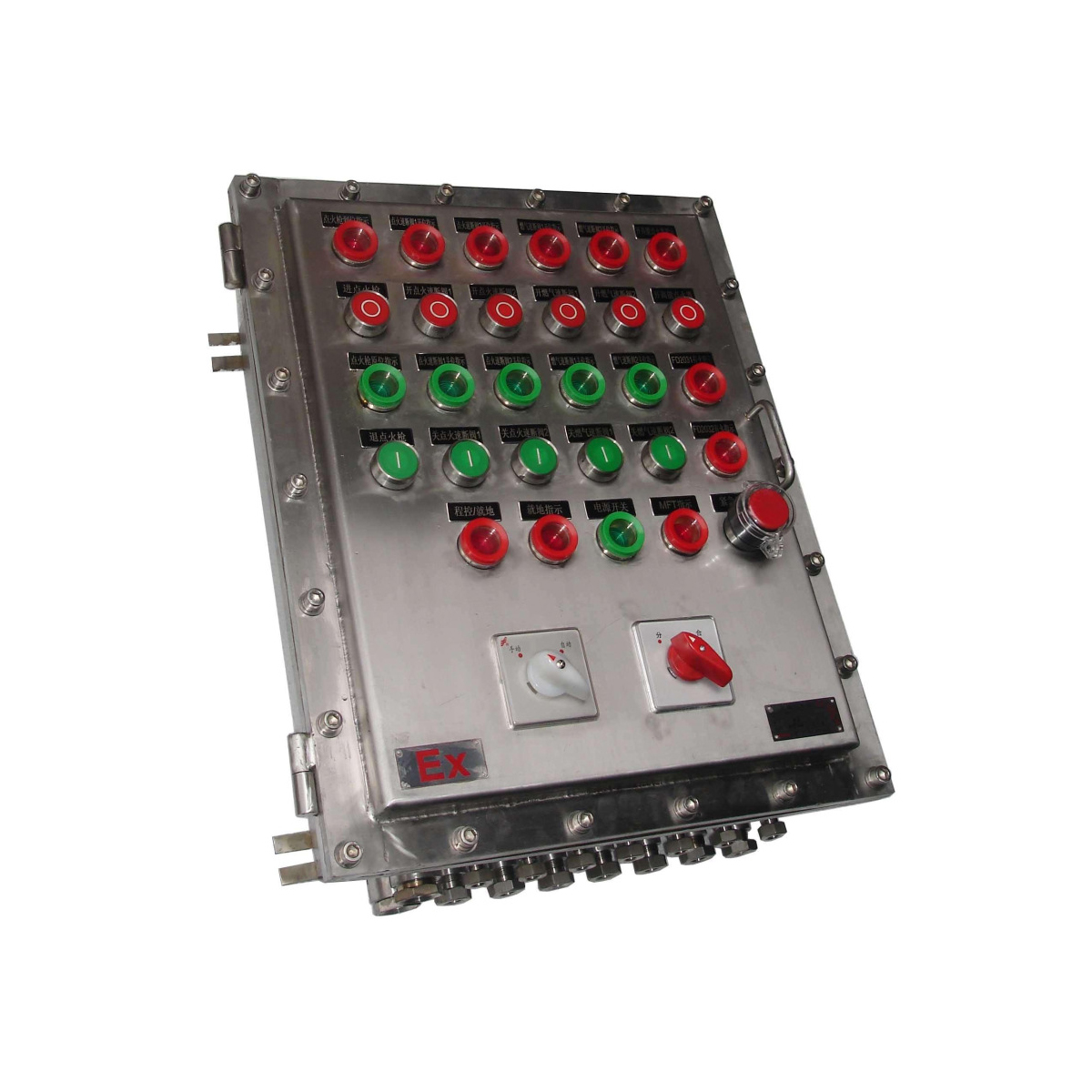

BXMD系列户外不锈钢防爆配电箱

◆适用于1区、2区危险场所。

◆.适用于ⅡA、ⅡB、IIC类爆炸性气体环境,

◆.适用于爆炸性气体混合温度:T1~T6;

◆.广泛用于石油开采、练油、化工、军工等危险环境及海洋石油平台、油轮等危险场所工作及场景照明之用。

◆.注:要求IIC类或户外使用时请注明。


全国服务热线:400-0521-108
在线咨询
二维码
产品特点Product Features


No.1

硬件按需定制:内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民、常熟等一线品牌,可根据用户要求定制,也可增加配置,例如可加装电涌保护器、电流表、电压表、互感器等。

No.2

系统安全稳定:专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;




No.3

采用质优板材:壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。


No.4

防腐性能:壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。



No.5

防爆结构:本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


No.6

安装方式:钢管,防爆挠性管、防爆电缆,布线简单,安装方便。



◆本产品外壳采用不锈钢钢板焊接成型,配不锈钢外露紧固件,产品外形美观。

◆防爆动力(电磁起动)配电箱采用复合型,模块结构,各回路可根据需要自由组装,一般开关箱采用隔爆型结构,母线箱出线箱采用增安型结构.

◆内装元件可根据用户要求配置,可在箱面或远程操作,也可两地操作,具有分断、过载、失压保护和短路自动切断功能。 可根据客户要求特制,如加装电涌保护器、电流表、电压表等,外可配挂锁金属手柄。

◆适用于控制多台电动机,各个支路均配断路器保护,还可为照明或仪表配出电源。

◆钢管或电缆布线均可.

◆符合GB3836-2000,IEC60079标准要求     订货须知

◆用户在订货时,须注明配电箱的回路数、回路电流及断路器的极数,若带总开关则需注明总开关电流及极数,并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时,则需提供原理图。

◆由于产品变化种类比较多,外形安装尺寸及拼装形式需与客户交底后另行提供。

型号规格含义Model specification meaning


规格参数Product parameters

1.额定电压:220-380V

2.支路数:2,3,6,9,12,

3.防爆标志:Exed IICT4(40-80A) Exed IICT5(20-32A) Exed IICT6(1-16A) DIP A20TA.T6

4.极数:2P,3P,3P+N,4P

5.断路器整定电流:1,2,4,6,10,16,20,25,32,40,50,63,80,100,225

6.防护等级:IP65

7.进出线口螺纹:G1/2-2" M16-M63

电气原理图Electrical schematic
